四象限高压变频器系列

发布时间:2020-11-12

联系电话:028-87431677
产品介绍

一、产品简介

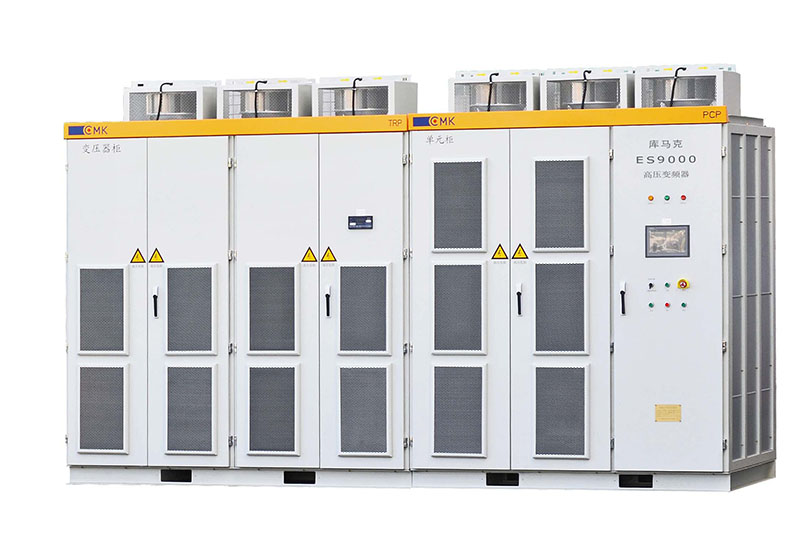

  ES9000高压变频器是深圳市库马克新技术股份有限公司在多年来致力于电力电子、电力传动技术研究和产品开发应用的基础上,运用前沿的磁通优化的空间矢量正弦波SPWM控制技术,设计出的高可靠性系列产品。ES9000 高压变频器产品电压等级涵盖 3.3kV /6kV/6.6KV/10KV /11KV 等。
二、技术数据

高压输入

电压范围

6kV(-20%~+15%),10kV(-20%~+15%)

频率范围

50/60Hz±10%

高压输出

输出电压

0~6kV,0~10kV

输出频率及精度

0~50/60Hz, 0.01Hz

输出波形

多电平PWM正弦波,总谐波畸变率THD < 4%

性能

效率

额定负载时逆变效率>98.5%,含变压器的整机效率>97%

功率因数

整个调速范围内>0.95, 额定负载时>0.97

输出过载能力

110%可长期稳定运行,120%/1min,150%/2s,160%立即保护

电源允许掉电时间

200ms,轻载时时间更长。

平均无故障运行时间

>100000h

控制

控制方式

磁通优化空间矢量PWM控制

加减速时间

1-3600S

开关量输入/输出

11路/10路

模拟量输入

4路(可选0-5V,4~20mA)

模拟量输出

3路(可选0~10V,4~20mA)

通讯

RS485接口,遵循Modbus协议,可选Profibus-DP和以太网等接口

控制电源

单相220V AC, 5kVA

励磁控制

(同步机专用)

控制方式

变频器自动励磁调节、手动励磁调节、多段速励磁调节、外部励磁调节

环境

使用场所

室内,无爆炸性或腐蚀性气体,无导电粉尘,无油雾

运行环境温度

0~+40℃

储运温度

-40℃~+70℃

环境湿度

<90%(无凝露)

海拔高度

<1000米,高于1000米需降额使用

其他

保护功能

过电流,过载,短路,三相电流不平衡,瞬时掉电,输入、输出缺相,过压,欠压,本体过热,变压器过热,外部故障停机,功率单元自动旁路

冷却方式

强迫风冷,自带冷却风机

用户界面

全中文操作,10寸全真彩色显示触摸屏

防护等级

IP31

噪音

<75dB(A)

三、运行环境

No.

项目名称

规  定  内  容

1

周围温度

变频器室内z低气温和z高气温应为0℃~+40 ℃。室外温度无限制。

2

相对湿度

z高温度(40 ℃)时应低于50%。

低温时不应超过90%。

不得因温度变化发生结露。

3

海拔高度

通常海抜1000m以下(避免阳光直射,无易燃气体,无油雾)。

4

气压

通常在860 ~1060hPa 的范围内。

5

振动

0.1g(9Hz-200Hz)以下,总振幅应小于0.1mm。

6

变频器室内粉尘

电气室内的粉尘应大致与大气粉尘相等,特别是不得含有铁粉、有机硅等导电性粉尘。

7

腐蚀性因素

腐蚀性因素

浓度或含量

腐蚀性气体

硫化氢 (H2S)

0.001PPM 以下

二氧化硫 (SO2)

0.05 PPM 以下

氯气 (Cl2)

0.1PPM 以下

氨气 (NH3)

0.1PPM 以下

二氧化氮 (NO2)

0.02 PPM 以下

氮氧化合物 (NOx)

0.02 PPM 以下

臭氧(O3)

0.002 PPM 以下

氯化氢(HCl)

(HCl1)0.1mg/m3以下



四、主要应用领域:

电力行业 :给水泵、一次风机、送风机 、 排风机、灰浆泵、循环泵、增加泵等;

冶金行业:泥浆泵、引风机、除磷泵、 通风风机、 除尘风机、离心进料泵、高炉鼓风机等;

石化行业:注水泵、引风机、挤压泵、 电潜泵、主管道泵、气体压缩泵、锅炉给水泵等;

水处理行业:净化泵、清水泵、加压泵、 污水泵等;

水泥行业:高温风机、窑尾风机、窑头风机、循环风机、煤磨通风机、排风机、罗茨风机等;

有色行业:ID风机、母液泵、种子泵、底流泵、溶出泵、喂料泵等;

化工行业:锅炉鼓风机、锅炉引风机、锅炉送水泵、凝水泵、 冲渣水泵、、灰浆泵等;

木材制造业:循环风机、干燥风机、引风机等;
五、功能特点

匹配大功率电机变频软起、工/变频无扰切换等应用要求



自动跟随电源电压、同频同相切换、可以实现工/变频无扰切换,适合大功率软起和工/频无扰切换场合。
