下面为你讲述成都B系列异步伺服控制器的特点。
B6000同步、异步一体化伺服驱动器采用32位DSP和FPGA伺服驱动控制架构,高速运算的位置环、速度环和电流环,保证了转矩快速响应和高速脉冲跟踪精度。可以驱动异步电机和永磁同步电机,进行速度控制、转矩控制、位置控制,各控制方式之间可以通过端子在线切换,调速比达1:5000,定位精度±1个脉冲,转矩响应时间小于8ms,可配合上位机实现高精度定位控制和定长剪切。广泛应用于高精度主轴伺服、印刷包装、钣金设备定位、脉冲同步等场合。

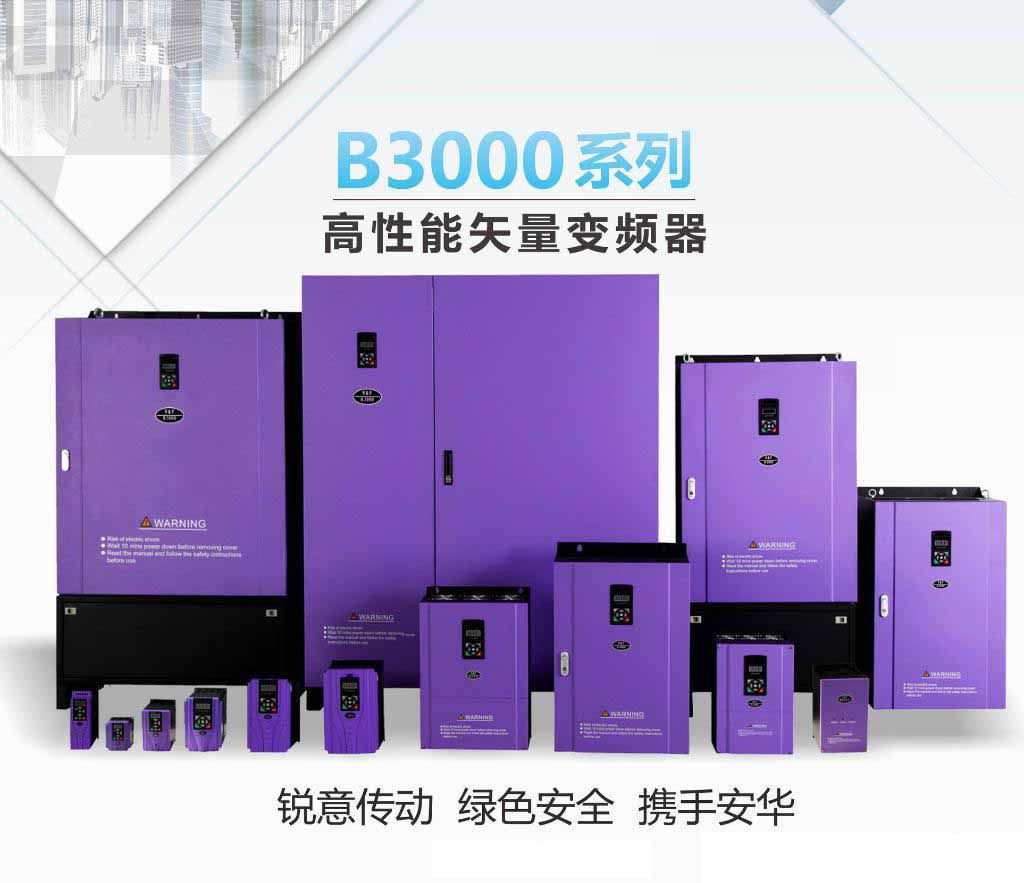

『各功率段机型结构外型图』
适合型号:
4T0015G~4T0075G |
适合型号:
4T0110G~4T0150G
|
适合型号:
4T0185G~4T0550G
|
|
|
|
适合型号:
4T0750G~4T2800G |
适合型号:
4T3150G~4T5600G |
适合型号:
4T6300G~4T8000G |
* 以上图片仅为部分产品结构,同系列各机型详细外型结构参数资料请参考该产品说明书。
『技术特点』
* 可驱动同步伺服电机、异步伺服电机、普通感应电机;
* 速度模式、转矩模式、伺服模式可选;
* 同步电机编码器磁极角自动识别,无需对零;
* 伺服模式时,定位精度<±1个脉冲;
* 闭环矢量,调速比1:5000;
* 分时驱动2台电机,独立的电机参数;
『部份典型行业应用』
广泛应用于:定长裁剪、主轴伺服、高精度收放卷、脉冲同步跟踪、飞剪等行业设备。
『B6000系列规格型号』
驱动器型号 |
额定容量(kVA) |
额定输入电流(A) |
额定输出电流(A) |
适配电机(kW) |
B6000-4T0015G |
3 |
5 |
3.7 |
1.5 |
B6000-4T0022G |
4 |
5.8 |
5 |
2.2 |
B6000-4T0040G |
6.3 |
10 |
9 |
4 |
B6000-4T0055G |
8.5 |
15.5 |
13 |
5.5 |
B6000-4T0075G |
11 |
20.5 |
17 |
7.5 |
B6000-4T0110G |
17 |
26 |
25 |
11 |
B6000-4T0150G |
21 |
35 |
32 |
15 |
B6000-4T0185G |
24 |
38.5 |
37 |
18.5 |
B6000-4T0220G |
30 |
46.5 |
45 |
22 |
B6000-4T0300G |
40 |
62 |
60 |
30 |
B6000-4T0370G |
50 |
76 |
75 |
37 |
B6000-4T0450G |
60 |
92 |
90 |
45 |
B6000-4T0550G |
72 |
113 |
110 |
55 |
B6000-4T0750G |
100 |
157 |
152 |
75 |
B6000-4T0900G |
116 |
180 |
176 |
90 |
B6000-4T1100G |
138 |
214 |
210 |
110 |
B6000-4T1320G |
167 |
256 |
253 |
132 |
B6000-4T1600G |
200 |
307 |
304 |
160 |
B6000-4T1850G |
230 |
355 |
350 |
185 |
B6000-4T2000G |
250 |
385 |
380 |
200 |
B6000-4T2200G |
280 |
430 |
426 |
220 |
B6000-4T2500G |
309 |
488 |
470 |
250 |
B6000-4T2800G |
342 |
525 |
520 |
280 |
B6000-4T3150G |
388 |
605 |
590 |
315 |
B6000-4T3550G |
427 |
667 |
650 |
355 |
B6000-4T4000G |
454 |
701 |
690 |
400 |
B6000-4T4500G |
510 |
789 |
775 |
450 |
B6000-4T5000G |
566 |
877 |
860 |
500 |
B6000-4T5600G |
625 |
982 |
950 |
560 |
B6000-4T6300G |
724 |
1184 |
1100 |
630 |
B6000-4T8000G |
921 |
1500 |
1400 |
800 |
|
成都B系列异步伺服控制器的内容讲了这么多,你清楚了吗。
