- 产品介绍
MINI-L系列是易驱电气开发的小功率变频器,采用前沿的控制方式实现了高转矩、高精度、宽调速范围,能够用户对通用变频器的要求。为客户提供了实用的PID调节器、简易PLC、可编程的输入输出端子控制、脉冲频率给定等多种强大功能,具备体积小、操作简单、功能齐全等优点。
①SVC电流矢量控制方式,V/F控制方式可选。
②V/F曲线多节点设置,配置灵活。
③电机参数静态自整定功能。
④多功能可编程输入端口,可编程继电器输出。
⑤内置PID调节器,方便客户进行简单的流量,压力等闭环控制。
⑥过流,过压监测保护,z大限度保护客户的设备和变频器。
⑦独特的自适应控制技术,独特的脉宽调制技术,以使控制性能z优。
⑧紧凑的结构设计,体积小,性能可靠。
⑨适应大范围宽电网变动设计,尤其适应国内低压特殊场合。
项目 | 标准规范 | |
输入 | 输入电压 | 单相220V、三相380V;50Hz/60Hz |
变动容许值 | 电压:-20% ~+20% 电压失衡率:<3% | |
输出 | 额定电压 | 0~220V/0~380V |
频率范围 | 0Hz~400Hz | |
控制功能 | 调制方式 | 优化空间电压矢量PWM |
控制方式 | 无速度传感器矢量控制 | |
频率精度 | 数字设定:z高频率×±0. 01%;模拟设定: z高频率×±0.2% | |
频率分辨率 | 数字设定:0.01Hz;模拟设定:z高频率×0.1% | |
转矩提升 | 自动转矩提升,手动转矩提升1%~30.0%(V/F模式) | |
V/F曲线 | 线性V/F曲线、平方V/F曲线、用户自定义V/F曲线 | |
内置PID | 方便地构成闭环控制系统,适用于压力、流量控制 | |
多段速运行 | 通过内置PLC或控制端子实现多段速运行 | |
转矩特性 | 1HZ时输出额定转矩的150%,转速稳定精度0.1% | |
电机参数自 辨识 | 在电机完全静止的情况下自动辨识电机参数,以获得z 佳控制效果 | |
运行命令通 道 | 操作面板给定;控制端子给定;串行口给定;可三种方 式切换 | |
频率设定通 道 | 键盘电位器给定;键盘▲、▼键给定;数字给定;串行 给定;端子UP/DOWN给定;模拟信号给定;组合给定 | |
开关输入通道 | 正、反转指令;6路可编程开关量输入,z多可设定30种功能。 | |
模拟输入通道 | 2路模拟信号输入,0~20mA、0~10V可选 | |
模拟输出通道 | 模拟信号输出0~10V、0~20mA可选 | |
开关量输出通道 | 3路可编程开路集电极输出;1路继电器输出信号; | |
LED数码显示 | 可显示设定频率、输出电压、输出电流等参数 | |
保护功能 | 过流保护;过压保护;欠压保护;过热保护; 过载保护等 |
广泛应用于机械、纺织、印染、包装、印刷、陶瓷、制药、食品及流水生产线等领域、尤其适用于各种OEM用途。

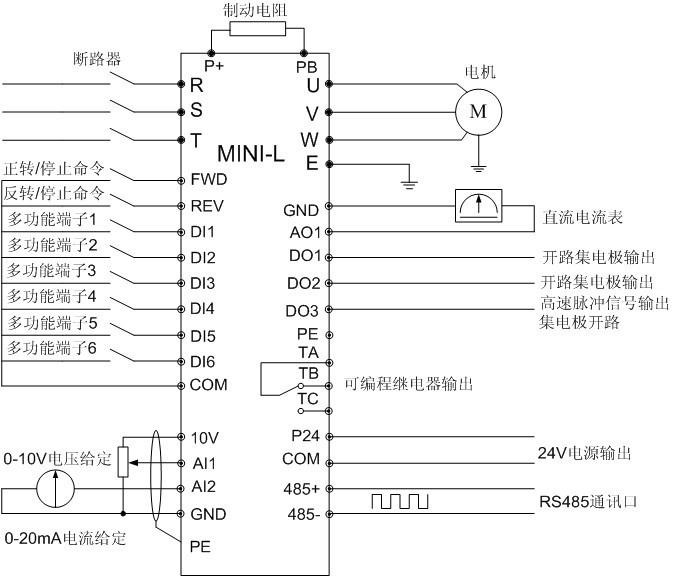

接线示意图:
1.AI2可以选择电压或者电流信号输入,由控制板上的三档二位开关JP1的位置切换。
2.AO1可以选择输出电压或者电流信号,由控制板上的三档二位开关JP2的位置切换。
